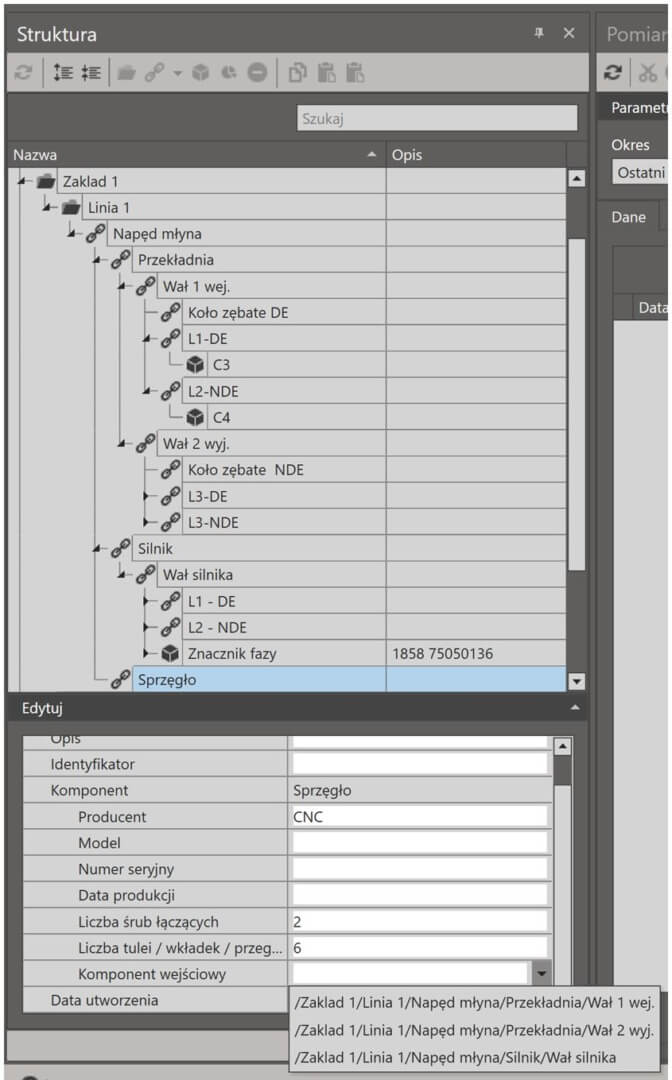

Podczas definiowania struktury trasy pomiarowej oraz badanych urządzeń, istotne jest określanie komponentów wejściowych. Należy przy tym pamiętać, o poprawnej kolejności przepływu energii.

Łańcuch kinematyczny oparty na podstawie przykładu wygląda następująco:

Wał silnika (silnik) → Sprzęgło → Wał 1 wej.(przekładnia) → Koło zębate DE (wał 1 wej.) → Koło zębate NDE (wał 2 wyj.) → Wał 2 wyj. (przekładnia)

Należy przez to rozumieć, że wał silnika napędza sprzęgło, sprzęgło napędza wał wejściowy przekładni itd.

W momencie, gdy w strukturze występują komponenty zagnieżdżone w innych, wówczas stają się automatycznie komponentami połączonymi. Na podstawie przykładu, komponenty Wał 1 wej.(przekładnia) → Koło zębate DE(wał 1 wej.) oraz Koło zębate NDE (wał 2 wyj.) → Wał 2 wyj. (przekładnia) są połączone automatycznie.
